Sistem fotovoltaic pentru 12 V

[iosif]

Salut.

Am inceput un proiect de instalatie fotovoltaica pentru 12 V, datorita ca am muti consumatori pe 12 V. Mai jos specific ce consumatori sunt.
1. Instalatia satelit
2. Sistem supraveghere compus din DVR, 10 camere si monitor toate alimentate la 12V. Aici am contorizat ca toate alimentate intr-o luna de zile ajung la o medie de 80 kw consum.
3. Statie meteo
4. Router si switch Gigabit care 24/24 sunt alimentate la 12 V.
5. Ocazional placile TBS pentru teste si 4 hard discuri externe.

Astea sunt mai des folosite, tot de pe acest sistem vreau sa iau prin intermediul unui invertor de pana la 1000W, alimentare pentru 220 V in cazuri extreme de lipsa tensiune retea, un laptop, TV. etc.

In prima faza am montat un panou de 110W monocristalin, un acumulator de 12v/100 Ah pe gel tip DbSolar, si un cotroler MPPT Tracer 2210AN de 20 A, conctat cu senzor temperatura pe acumulator si cablu monitorizare pe PC.

Urmeaza sa montez pa acoperis 3 panouri de 110 W fiecare, si sa mai iau un acumulator tot Gel la 100 A.

Am pus o imagine cu evolutia de azi 23-09-2021, panoul are soare numai 3 ore, restul fiind la umbra. Pana montez instalatia pe acoperis o sa fie in pozitia de acum.

Acum am alimentat DVR si o camera.

Daca mai sunt idei de imbunatatit, astept pareri si sfaturi.

Cer senin tuturor.

[iosif]

Salut.

Revin cu cateva poze cu instalatia fotovoltaica pe 12 V.

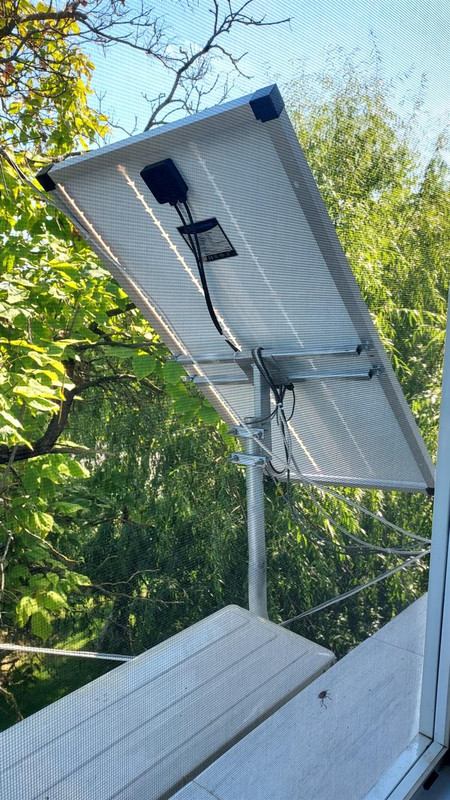

O imagine cu panoul montat afara, care este maxim iluminat pe intervalul orar 11.45 - 15.00. In aceasta locatie o sa mai stea 2 saptamani, pana o sa fie montat pe acoperis cu inca un panou.
O imagine cu acumulatorul, si cu controlerul MPPT.

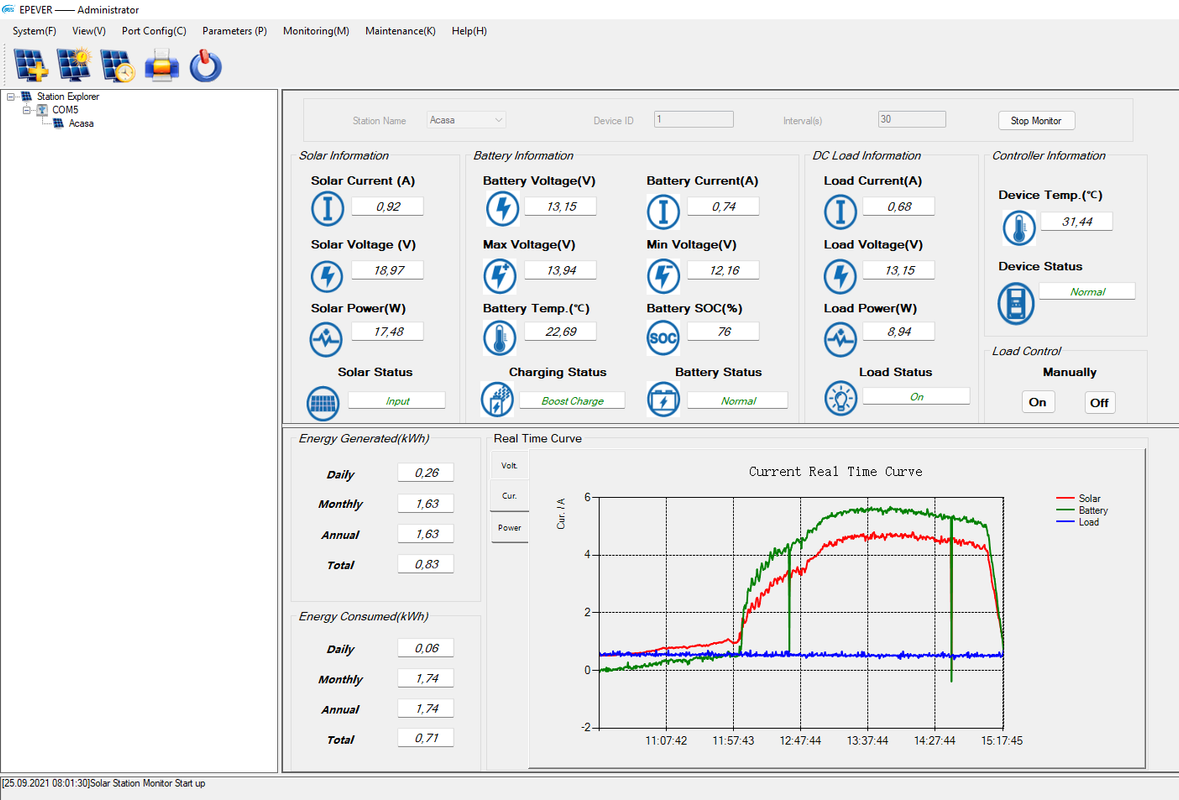

Si ultima imagine cu perioada de incarcare maxima intre 11.45 - 15.00. Interval in care a incarcat acumulatorul maxim.

[iosif]

Salut.
Ieri 18.10.2021, am montat pe acoperis sistemul fotovoltaic compus din doua panouri 1 x 110 w, 1 x 150 w pe un suport de montaj cumparat de la o firma care importa sistemul de montaj pe acoperis, fie tabla s-au tigla.
La mine e tigla si costul a fost 500 ron cu transport
A doua zi fiind o zi senina si cu Soare din plin am fost foarte curios sa vad cum se comporta controlerul.

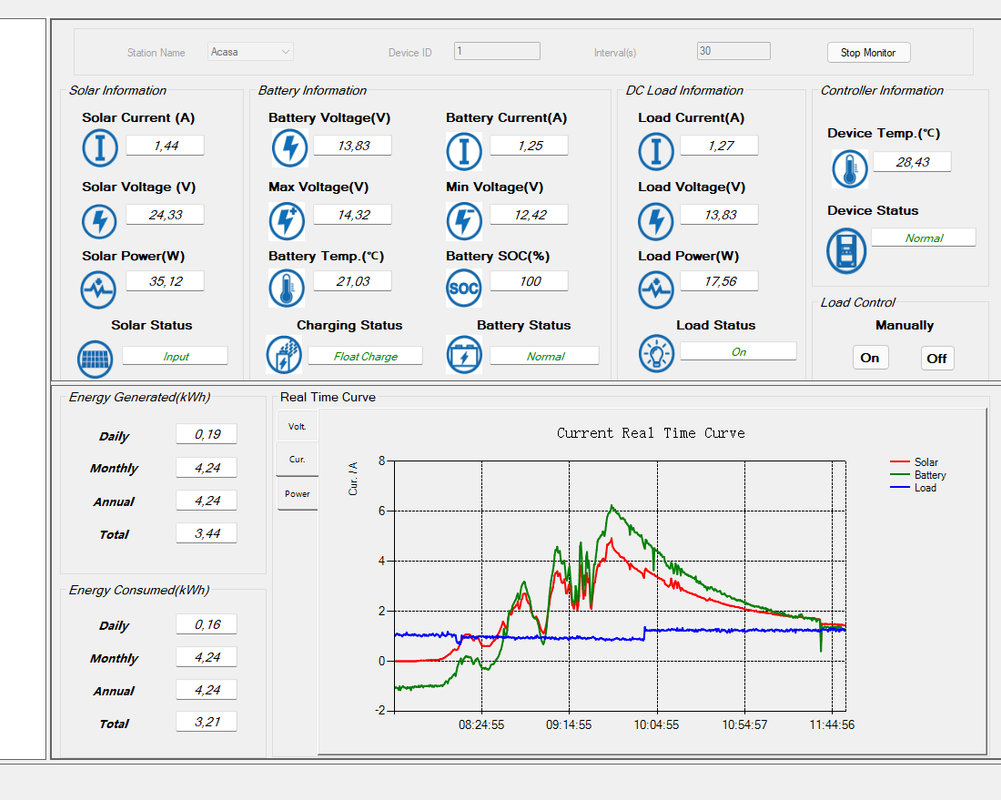

Am observat o mare diferenta fata de montajul provizoriu la geam. Am pus mai jos o poza cu graficul.
La prima ora pe la 7.00, a inceput sa apara tensiune, care a tot crescut, a inceput sa incarce, a urcat pana la 6A pentru 30 minute si a inceput usor sa scada pana la incarcare finala in jur de ora 11.45.
Aici am observat ca controlerul a inceput sa alimenteze consumatorii numai din energia furnizata de panouri, consumul e constant la 1,3A.
Acest aspect trebuie urmarit daca se comporta tot asa si in alte zile. Dar o sa mai suplimentez cu o baterie sa fie doua la fel de aceeasi tip, sa am si pentru zile negre energie stocata GRATIS.

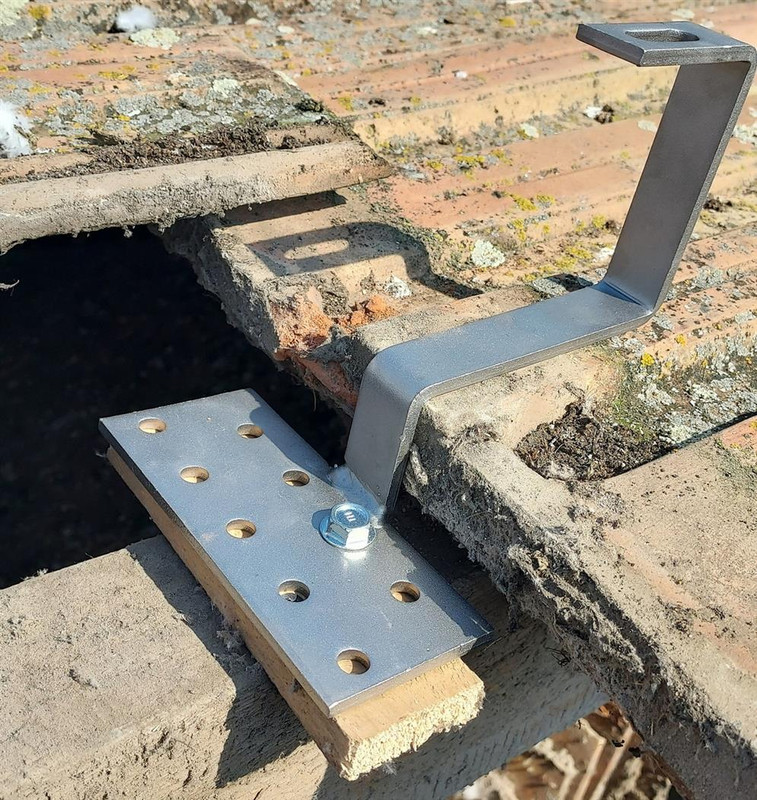

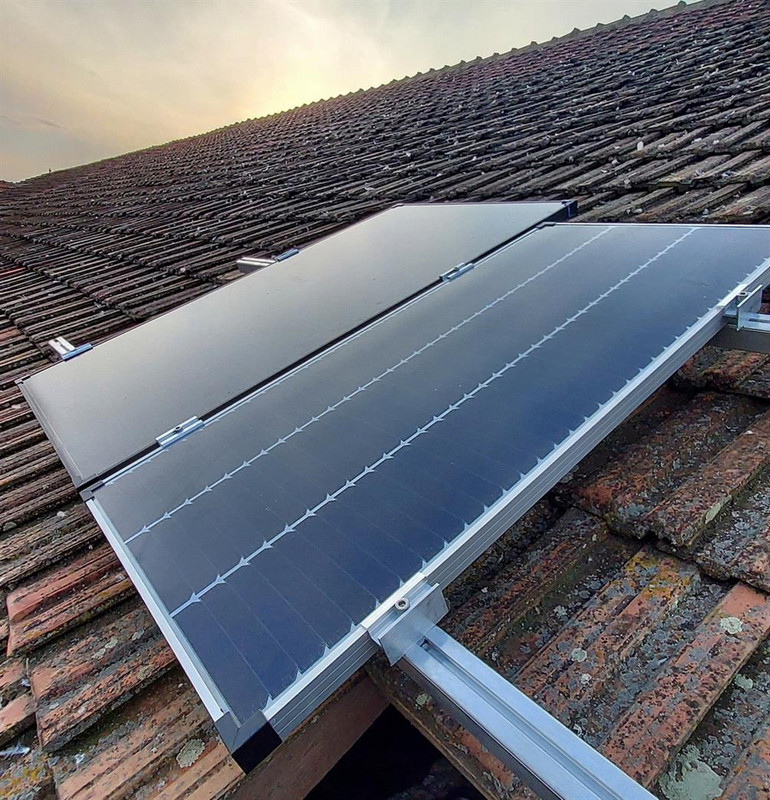

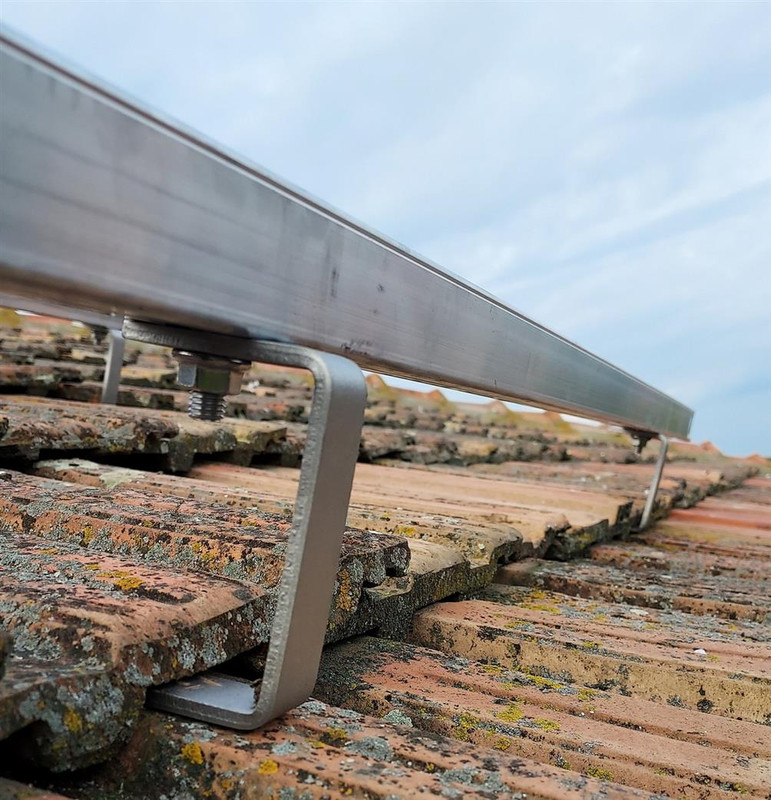

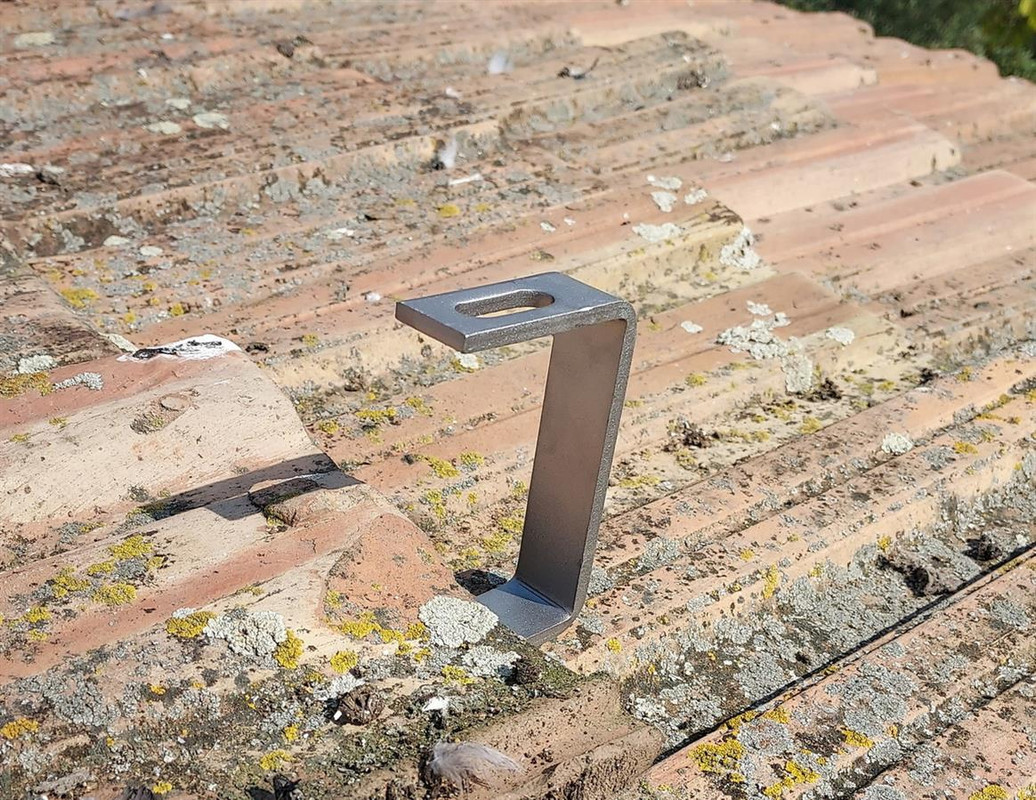

Am pus si cateva poze cu diferite stadii de montaj si cum arata suportul si panourile montate.

[konstantine]

Controllerul(Tracer 2210AN) suportă 330w? Am văzut in specificațiile tehnice că nu trebuie să depășească 260w pe 12v.

[konstantine]

@iosif Cum se descurcă bateria? Am și eu un sistem micuț(100w, invertor 300w și generator de 3500w pt. urgențe) dar cu o baterie de 12v/18ah și vroiam să să inlocuiesc bateria cu una mai puternică. Vreau o părere avizată ca sa nu arunc pe fereastră 700 de lei.

[iosif]

Salut.

Un acumulator de putere mai mare e chiar indicat ca ai putere pe o perioada mai mare.

Intre timp am marit puterea in panouri la 330 W.
Am marit capacitatea acumulatorilor la 200 A.

Merg pe sistem fotovoltaic cu sistemul de supaveghere compus din DVR, monitor, 6 camere, router, receptor satelit DM 920, un ventilaror conectat la un invertor 12 V la 220 V 330 W. si alte in funtie de nevoie ce merge pe 12 V.

Dimineata la rasaritul Soarelui, incepe incrcarea in bost mode 3 ore, dupa care trece 3 ore in float mode, coboara de la maximul de incarcare 8 A pana la minim, si trece pe o linie dreapta in care mentine bateria constant la 13, 8 V, si tot consumul vine din panouri.
Spre seara trece din nou in bost mode pana cand nu mai are lumina sa incarce acumulatorii, si trece la consum din acumulatori.

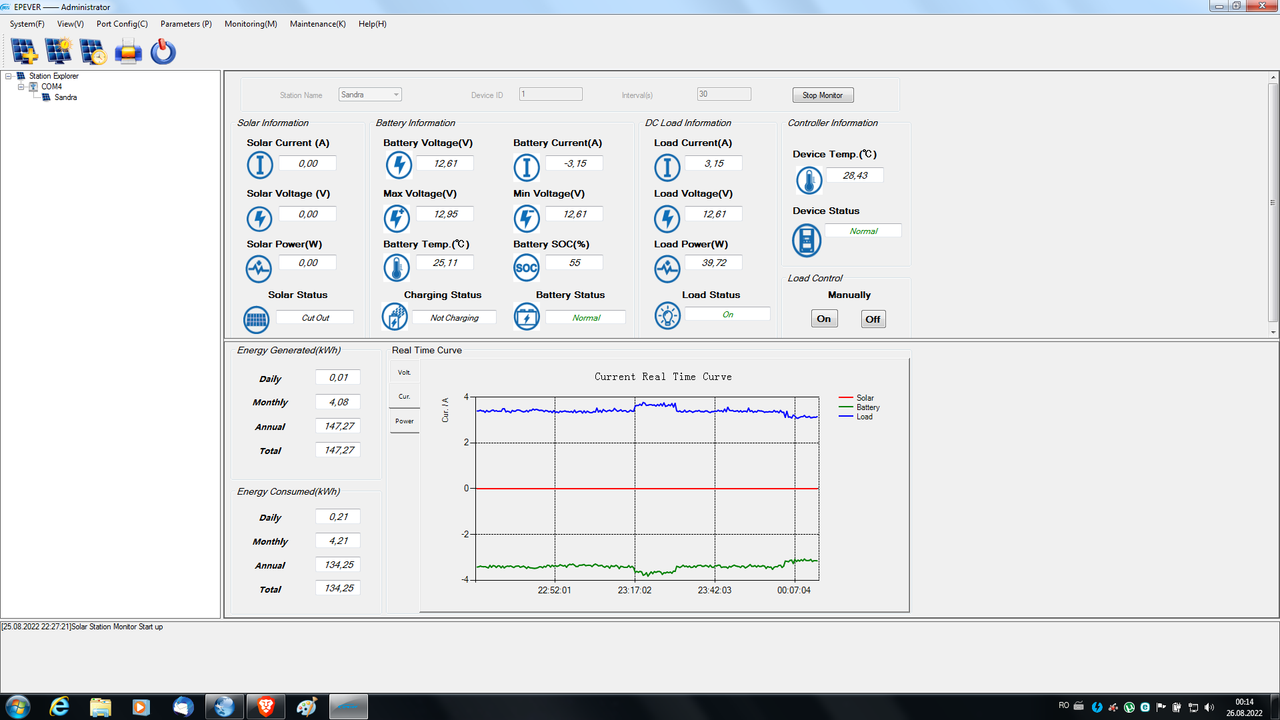

O poza cum e consumul la ora 24.00 din 26.08.2022

[iosif]

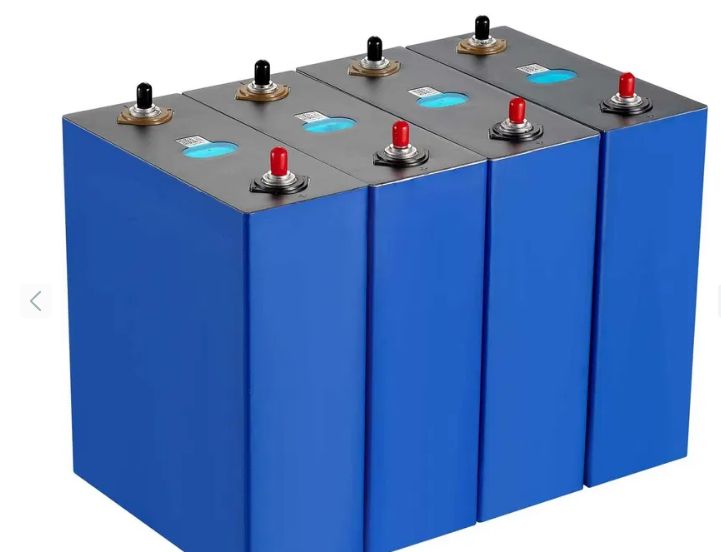

Am de gand sa fac un upgrade la acumulatori Lifepo4 50Ah 3.2V, sunt mai mici si de putere mai mare.
Un acumulator de 3,2 V la 50 A si pentru a construi un acumulator de 12 V e nevoie de 4 buc.
Se gasesc la 50, 100, 240, 280, 300 A.
La un pachet de 4 acumulatori pentru incarcare uniforma e nevoie se de un BMS, care controleaza fiecare acumulator si balanseaza incarcarea intre ei sa fie uniforma.
In Octombrie o sa ma hotarasc de care iau 50 s-au 100 amperi. La 4 buc 3,2 V si 100 amperi e ceva interesant avand in vedere capacitatea de stocare.
Pe tot timpul verii, am pierdut cam 15 kw care se pierd din lipsa spatiu acumulare.
Foarte bine se impaca cu incarcarea acestor acumulatori si MPPT-urile EPever.





Pentru sistemele fotovoltaice din ce am vazut sunt foarte bune invertoarele off-grid care sa stie sa ia si sa treaca la nevoie la consum din retea, si invers cand are energie in panouri, Sa stie sa ia din acumulatori cand este disponibil
suficienta energie stocata, si pe timpul zilei sa furnizeze energie numai din panouri cu conditia sa poata furniza energia necesara panourile.

[iosif]

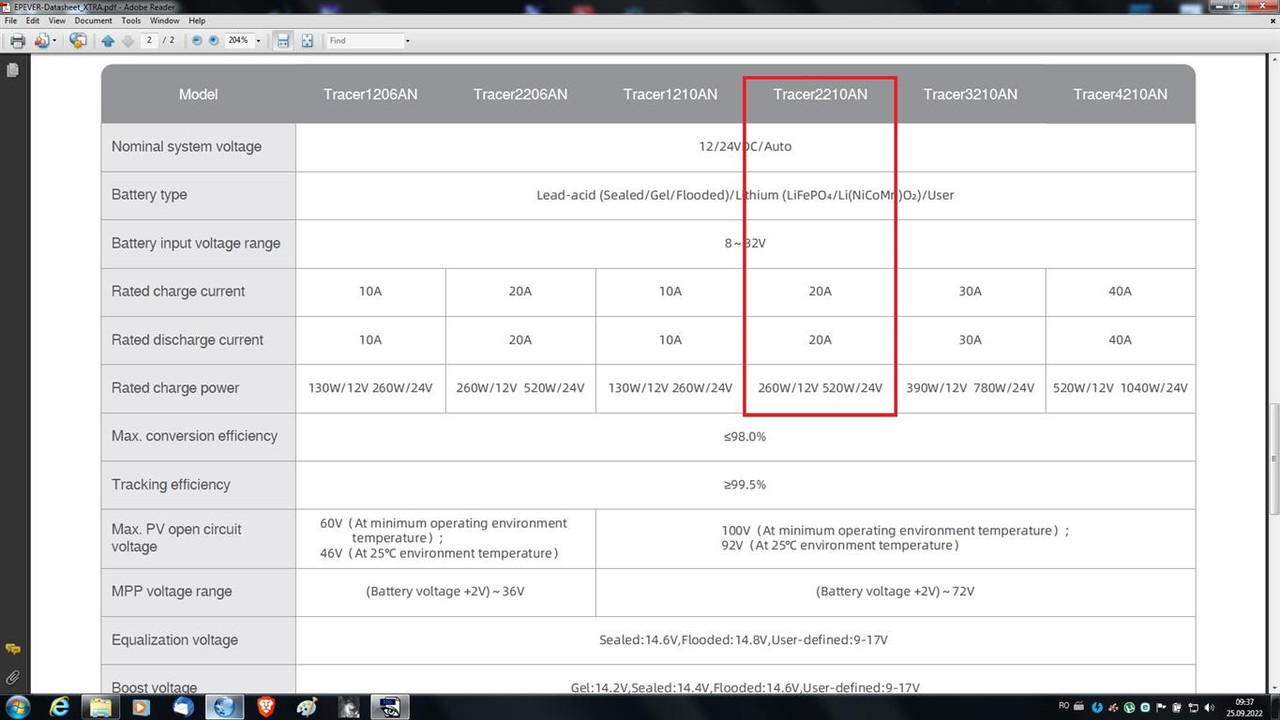

Da suporta numai 260 W pe 12 V si 520 W pe 24 V.

Ai o poza cu specificatiile.

[konstantine]

La același lucru folosesc și eu sistemul. 3 camere ip, 2 rutere și un ONT. Inițial am vrut să fac un power backup pt. internet. Și m-am "intins". Până la urmă bateria e ok? Vreau să cumpar același model/marcă.

[iosif]

Sa ai in vedere ca acumulatorii sa fie aceaiasi marca si de preferat sa fie ca uzura la fel.
Se leaga in paralel si se pune plus la una si minus la cealalta.
Cablurile de lagatura paralel intre ele sa fie de dimensiune si lungime egale.

[konstantine]

Pentru o perioadă o să rămân pe panou de 100w și schimb bateria cu una de 100ah. De pus in paralel nici vorbă. Nu risc să pun in paralel 18ah cu 100ah. Ca o paranteză: un ruter, cameră ip, cu transformator de 2A consumă lunar curent in valoare de aprox. 14 lei. Am calculat la tariful pe care-l platesc eu la curent. Cam 0.81 lei/kwh.

[konstantine]

Intre timp am facut ugrade la sistem (de la zero). Am pus un string de doua panouri monocristaline de 240w in paralel, controller epever xtra-4210n si doua baterii gel de 100 ah fiecare tot in paralel. Urmeaza inca un string de 2 x 240 w si trec de pe 12v pe 24v.
Pentru cine detine modulul de control ebox wifi si vrea sa ii extinda raza de acoperire e destul de simplu. E nevoie de un router care "stie" wi-fi extender. Prima data se configureaza numele retelei in router. Reteaua trebuie sa se numeasca "e-Box-WIFI-01_xxxxxx"
Apoi se face conexiunea in mod extender la ebox. Aplicatia epever pair nu se conecteaza decat la retele cu numele "e-Box-WIFI-01_xxxxxx".
Metoda e descoperita de mine dupa zeci de ore de "sapaturi". Pe net nu exista nimic referitor la asta.
LE: Controllerul de 20A l-am "maritat".

[parpaneata]

Panouri multe, stocare mica ! Din gelurile alea ai 100ah utili...si asta teoretic. Practic ai sub 100. Buna ar fi o baterie Lifepov4 dar e buna si a treia acelasi model. Acum cat sunt noi.

[konstantine]

Am căutat vreo două zile cum se resetează controllerul.
Niciun rezultat concludent. Răspunsul era fix unde nu căutasem; in aplicația pentru android. Are opțiune de reset in meniul de configurare al controllerului.

[konstantine]

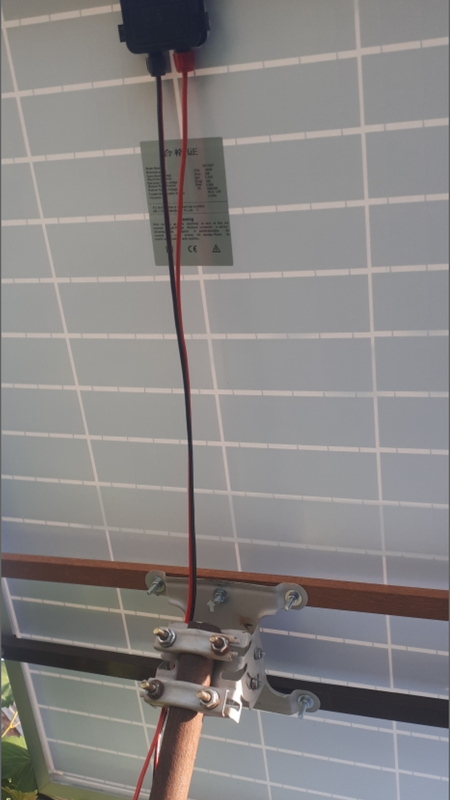

Pentru sistemul de fixare al panoului m-am inspirat dintr-o poză de la postarea #2. In loc de sistem fix am reglaj fin, adică randament maxim in condițile de lumină pentru locul in care e montat.
